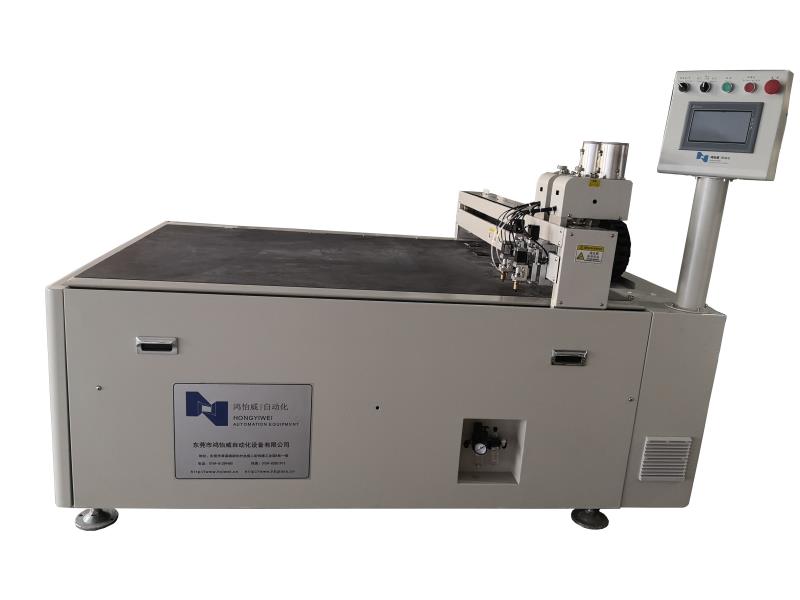

QGJ1311L-SD雙刀直線玻璃香蕉爱视频免费
規 格 書
名 稱: QGJ1311L-SD雙刀直線玻璃香蕉爱视频免费
型 號: QGJ1311L-SD
L * W * H : 約2000mm(L)×1480mm(W)×1480mm(H)
工作台高度: 約800mm
重 量: 約2000Kg
用 途: 用於手機鋼化膜、手機蓋板、LCD玻璃、家電玻璃、光學用鏡等產品直線切割;
一、設備概述
QGJ1311L-SD雙刀直線玻璃香蕉爱视频免费是根據手機鋼化膜、手機蓋板、LCD玻璃、家電玻璃、光學用鏡等產品的工藝要求設計的雙刀自動玻璃香蕉爱视频免费。QGJ1312L-SD雙刀直線玻璃香蕉爱视频免费主要針對最大尺寸為1320mmX1120mm的單層玻璃進行直線切割,機器X和Y方向兩把刀同時切割,可一次切割任意多塊相同或不相同的玻璃。
本機具有以下特點:
1) 機器台麵采用高精度大理石台麵,不變形,台麵平整度高,台麵平整度小於20um;
2) Y軸使用高精度精音導軌,並采用伺服和精密絲杆驅動,Y軸單絲杆中心傳動,定位精度比雙絲杆傳動高;X軸使用高精度精音導軌,並采用雙伺服驅動器+雙直線電機驅動,雙刀同時切割;機器運行速度快、雙刀香蕉爱视频免费產能是市場單頭機的兩倍,工作平穩且靜音好;
3) X橫梁為大理石結構,精度高,不變形。
4)刀頭升降采用步進電機+絲杆導軌傳動,下刀深度精準;切割壓力采用高精密低摩擦氣缸和精密調壓閥控製,確保刀輪切割玻璃壓力恒定,提高切割壓力的控製精度,提高效率;下刀裝有對刀零信號,方便下刀調試。
5)工作台麵根據玻璃最大尺寸設計成長方形,尺寸是:1708mm×1220mm;
6)直線切割產能高,一個班10小時產能在8-10萬片左右(4.7-5.5寸手機鋼化膜)
二、規格參數
1 工 件 1)最大尺寸 1320*1120mm
2)厚度 0.15mm~8mm
2 工 作 台 1)尺寸 1708mm×1220mm
3 劃線精度 ±25um(單指劃線精度,不包括裂片後斜邊誤差)
4 刀輪運行 1) X-軸進給驅動 伺服驅動
2) X-軸進給傳動 直線電機+高精密精音導軌
3) X-軸最大行程 1180mm
4) X-軸進給速度 10mm/sec~1200mm/sec
5) X-軸分辨率 0.001mm/脈衝
6) Y-軸進給驅動 伺服電機
7) Y-軸進給傳動 高精密絲杆加靜音導軌
6) Y-軸最大行程 1350mm
7) Y-軸進給速度 10mm/sec~1000mm/sec
8) Y-軸分辨率 0.001mm/脈衝
9) Z-軸進給驅動 步進電機+精密絲杆導軌
10)Z-軸最大行程 10mm
11)轉刀裝置 步進電機
6控製係統 PLC控製係統 +觸摸屏
7 刀 輪 1)材料及形狀 鑽石刀輪
2)輪狀刀片尺寸 刀輪尺寸:φ2.5(外徑)×¢0.8(內徑)×0.65(厚度)
3)刀頭安裝軸 ¢0.8mm(直徑)×4mm(長度);
8 動力配置 1)電源 3相 AC 380V±20 V,約3.2kW
(用戶廠房提供) 2)氣源 ≥0.4Mpa,外徑Φ8氣管
3)環境溫度 22℃±5℃(幹燥)
三、售後服務
保修時間:機器驗收完成後正常使用情況下一年內保修。消耗品與附屬品不屬於一年保證期範圍內,設備終生維護。
